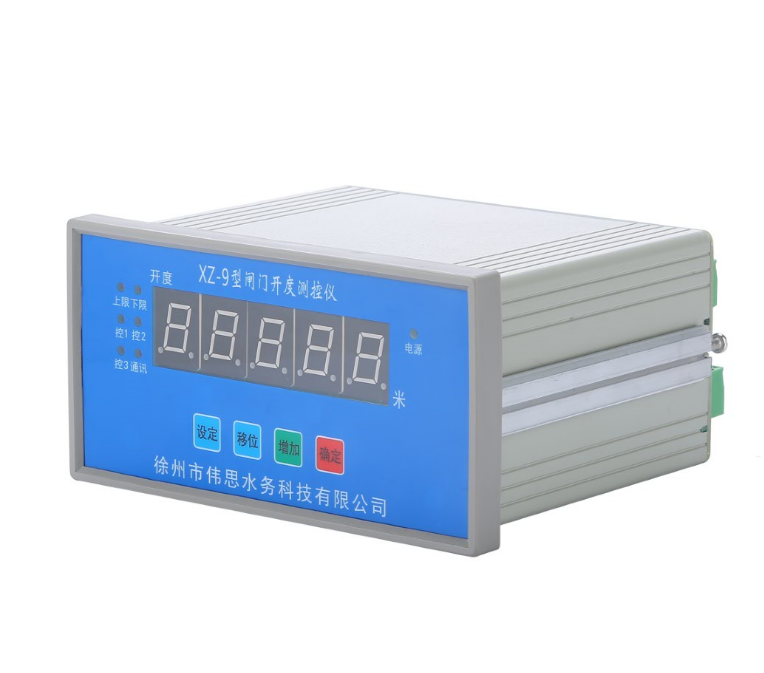

XZ-9型闸门开度仪--闸门开度测控仪
1. 闸门开度量程：与传感器相同（10m，20m，40m，80m等）。
2. 分辨力：与传感器相同（1cm，1mm等）。
3. 测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。
4. 显示范围：99.99m或999.9cm
5. 显示方式：2×4位LED显示。上排4位为闸门开度值）显示（红），字高0.8”。下排...
立即咨询
技术参数
1. 闸门开度量程：与传感器相同（10m，20m，40m，80m等）。
2. 分辨力：与传感器相同（1cm，1mm等）。
3. 测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。
4. 显示范围：99.99m或999.9cm
5. 显示方式：2×4位LED显示。上排4位为闸门开度值）显示（红），字高0.8”。下排4位为限位显示（绿），字高0.8”。
6. 传感器与显示器之间连接方式：多芯电缆（14~20芯）。
7. 输入码制（传感器输出码制）：循环码（葛雷码）或其它码制（需定制）。
8. 传感器与显示器之间有线距离：可达2km。
9. 数据远传方式（可选）：
1) RS-485（XZ-9A型），用一对双绞线传输联网。
数据远传距离：1.2km。
RS-485口通信协议：1)MOD-WS1（MODBUS）；2）SDI-12。
2） 4~20mA电流环方式（XZ-9B型），用一对导线传输。
10. 电流环：分辨力：与传感器相同；非线性：最大±0.012%；最大误差：±0. 15%
11. 人工预置功能
1) 限位（闸门升降限位）预置：出厂时为任意值。
2) 上限预置：出厂时为最大开度值。
3) 下限预置：出厂时为零。
4）分段数值预置
5）通信站号预置：出厂时通常设为01。
12. 报警、控制功能
报警控制信号：继电器触点。触点容量：1A24VDC，0.5A125VAC。
当大于等于上限、小于等于下限值时，继电器触点吸合，并声、光报警（数据区小数点闪烁）。声报警持续时间约10秒钟。中限仅继电器动作。
限位预置时，若高于当时闸位，则大于等于限位值时报警；预置时低于当时闸位，则小于等于限位值时报警
13. 显示器与传感器耦合：光电隔离
14. 工作环境温度：0℃ ~ +50℃，相对湿度：85%（+25℃）。
15. 电源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保险丝2A。
